1. Histórico do projeto
Um graneleiro recém-construído está equipado com vários sistemas de transporte e plataformas de acesso elevadas. Para garantir-a segurança a longo prazo e reduzir os requisitos de manutenção futuros, o estaleiro decidiu usar grades de FRP moldadas em vez das tradicionais grades de aço para diversas passarelas e plataformas de serviço. As áreas selecionadas incluem plataformas de manutenção de transportadores, passarelas de inspeção e plataformas de trabalho locais em torno dos principais equipamentos.
2. Medição e coordenação-no local

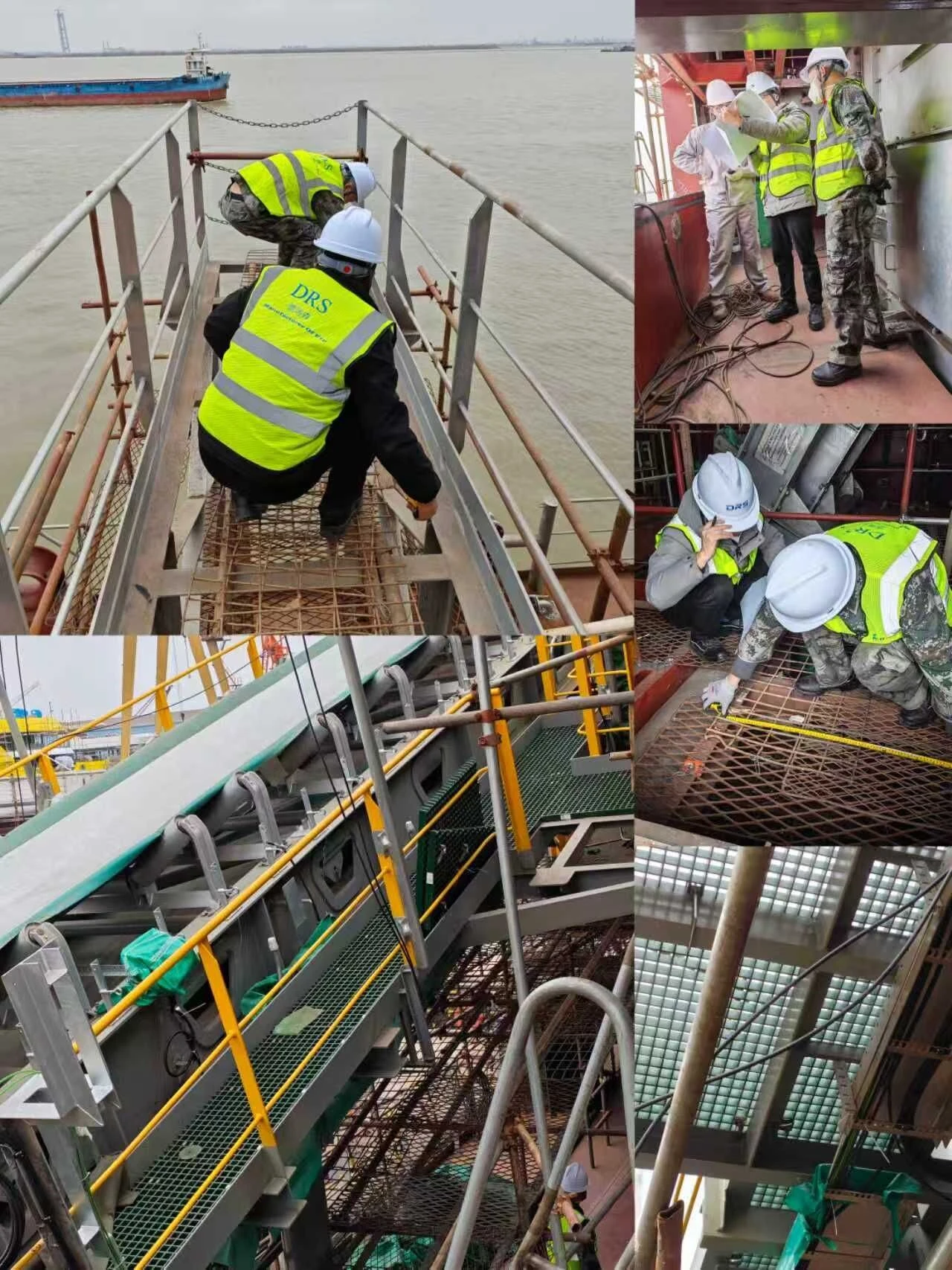

Embora esta seja uma embarcação nova, as dimensões reais das estruturas de aço a bordo diferem ligeiramente dos desenhos originais devido a tolerâncias de fabricação e modificações locais. Para evitar cortes e ajustes extensos durante a instalação, a equipe de engenharia da Drayson embarcou no navio para realizar medições detalhadas em campo.
Principais atividades incluídas:
- Medição de larguras livres e espaçamento de suporte das estruturas de aço ao longo das linhas transportadoras.
- Verificação da posição das longarinas da escada, dos corrimãos e das penetrações dos tubos que interagem com o layout da grade.
- Marcação de linhas de referência de instalação e confirmação dos locais de fixação de clipes e retentores de borda.
3. Solução de grade FRP
O projeto utiliza painéis de grade de PRFV moldados com malha de 38×38 mm e espessura de 38 mm, fabricados a partir de um sistema de resina-resistente à corrosão reforçada com vidro E-. As grades oferecem uma alternativa não{6}}condutiva e livre de corrosão-ao aço, além de oferecer capacidade de carga suficiente para o tráfego de pedestres a bordo.
Com base nos vãos medidos e nas cargas de projeto, os tamanhos dos painéis foram otimizados para minimizar juntas e sobras. Todos os painéis foram cortados conforme lista de corte confirmada antes de serem entregues ao estaleiro.
4. Suporte de instalação a bordo
Durante a fase de instalação, os técnicos da Drayson trabalharam em conjunto com a equipe de construção do estaleiro a bordo. Nossos engenheiros forneceram orientação sobre o layout do painel, sequência de fixação e uso correto de clipes e suportes-de aço inoxidável. Foi dada atenção à manutenção de um apoio uniforme em todos os suportes e ao alinhamento da superfície de passagem acabada com estruturas adjacentes, como escadas e corrimãos.
Através desta abordagem coordenada, as grades foram instaladas de forma eficiente e segura, com necessidade mínima de modificação no campo.
5. Benefícios para o Armador e Estaleiro
O uso de grade de PRFV moldado neste navio recém-construído traz vários benefícios-de longo prazo:
- Excelente resistência à corrosão no ambiente marinho, reduzindo o risco de ferrugem e perda de seção.
- Menor peso em comparação com grades de aço, o que contribui para o controle geral do peso.
- Não-condutivo e de baixa condutividade térmica, melhorando a segurança do pessoal.
- Manutenção mínima ao longo da vida útil, sem necessidade de repintura ou substituição frequente.
Este projeto demonstra como soluções de grades de FRP adequadamente projetadas podem ser integradas em projetos de navios novos para melhorar a segurança, reduzir os custos do ciclo de vida e simplificar a manutenção futura.
